SO 21522

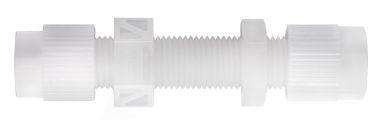

Gerade Schottverschraubung

Durchführungslänge max. 16 mm

Gerade Schottverschraubung

Durchführungslänge max. 16 mm

SO Code: -
Art.-Nr.: -

Technische Details

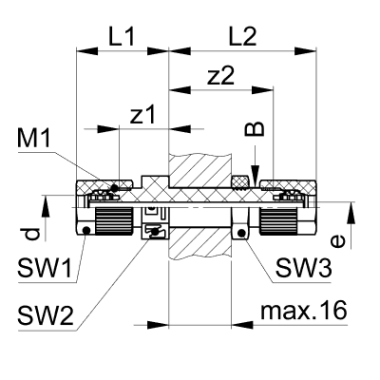

d = Rohr-Aussendurchm. / mit Wandung 1 mm L = Mass in montiertem Zustand e = Kleinste Bohrung
Sechskantmutter siehe SO 20006
+ = höhere Drücke auf Anfrage

Dokumente

Type (Kd.-) Art.-Nr. d PN+ z1 z2 e CAD Legende
Type SO 21522-6 Art.-Nr. 1058724 d 6.0 PN+ 10 z1 13.0 z2 27.0 e 2.8 CAD Download
St.
Sechskantmutter siehe SO 20006
+ = höhere Drücke auf Anfrage

Dokumente

Video Erstmontage von Kunststoff-Verschraubungen


Video Wiederholmontage von Kunststoff-Verschraubungen
