Détails techniques
Information additionnelles

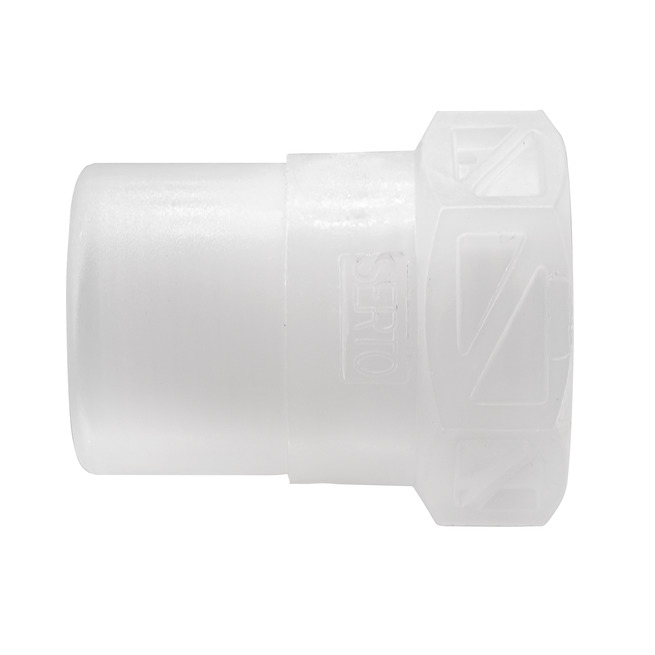

L'adaptateur femelle peut être vissé à toute pièce moulée SERTO avec le filetage cylindrique approprié et doit être serré de 1/4 de tour.
Principe d’étanchéité: Lors de l’assemblage, l’arête d’étanchéité de l'adaptateur appuie sur la pièce moulée SERTO, créant ainsi une étanchéité parfaite.
Nous recommandons de fixer le filetage avec une colle liquide appropriée pour empêcher le desserrage involontaire.
Pressions plus élevées sur demande.
Documents
-
Informations téchniques gamme de produit PVDF Télécharger
-
Instruction de montage PVDF / PA Télécharger
| Type | (Client)No. art. | d | RNPT | PN | L | D | i | e | CAO | Légende |
|---|---|---|---|---|---|---|---|---|---|---|
| SO 20030-10-3/8 NPT | 1001331 | 10.0 | 3/8 | 10 | 24.5 | 18.0 | 11.0 | 8.0 | Télécharger | |
| SO 20030-12-1/2 NPT | 1001324 | 12.0 | 1/2 | 10 | 29.0 | 21.0 | 14.0 | 10.0 | Télécharger | |
| SO 20030-6-1/8 NPT | 1001333 | 6.0 | 1/8 | 10 | 20.5 | 13.0 | 9.4 | 4.0 | Télécharger | |
| SO 20030-8-1/4 NPT | 1001334 | 8.0 | 1/4 | 10 | 23.0 | 15.0 | 10.5 | 6.0 | Télécharger |
L'adaptateur femelle peut être vissé à toute pièce moulée SERTO avec le filetage cylindrique approprié et doit être serré de 1/4 de tour.
Principe d’étanchéité: Lors de l’assemblage, l’arête d’étanchéité de l'adaptateur appuie sur la pièce moulée SERTO, créant ainsi une étanchéité parfaite.
Nous recommandons de fixer le filetage avec une colle liquide appropriée pour empêcher le desserrage involontaire.
Pressions plus élevées sur demande.
