SO 6374

Ecrou

Ecrou
additional picture 1
additional picture 2
Type (Client)No. art. bar M SW L kg/100 CAO Légende
Type SO 6374-6 No. art. 216.0205.060 bar 400.0 bar M 12x1.5 SW 14.0 mm L 16.0 mm kg/100 0.95 CAO Télécharger
Pc.
Type SO 6374-8 No. art. 216.0205.080 bar 300.0 bar M 14x1.5 SW 17.0 mm L 16.0 mm kg/100 1.5 CAO Télécharger
Pc.
Type SO 6374-10 No. art. 216.0205.100 bar 250.0 bar M 16x1.5 SW 19.0 mm L 18.0 mm kg/100 2.4 CAO Télécharger
Pc.
Type SO 6374-12 No. art. 216.0205.120 bar 250.0 bar M 18x1.5 SW 22.0 mm L 20.0 mm kg/100 3.5 CAO Télécharger
Pc.
Type SO 6374-14 No. art. 216.0205.140 bar 250.0 bar M 22x1.5 SW 27.0 mm L 22.0 mm kg/100 5.9 CAO Télécharger
Pc.
Type SO 6374-15 No. art. 216.0205.150 bar 200.0 bar M 22x1.5 SW 27.0 mm L 22.0 mm kg/100 5.9 CAO Télécharger
Pc.
Type SO 6374-16 No. art. 216.0205.160 bar 200.0 bar M 24x1.5 SW 30.0 mm L 23.0 mm kg/100 8.1 CAO Télécharger
Pc.
Type SO 6374-18 No. art. 216.0205.180 bar 200.0 bar M 26x1.5 SW 32.0 mm L 25.0 mm kg/100 9.2 CAO Télécharger
Pc.
Type SO 6374-20 No. art. 216.0205.200 bar 200.0 bar M 26x1.5 SW 32.0 mm L 26.0 mm kg/100 9.2 CAO Télécharger
Pc.
Type SO 6374-22 No. art. 216.0205.220 bar 160.0 bar M 30x2.0 SW 36.0 mm L 26.0 mm kg/100 11.5 CAO Télécharger
Pc.
Type SO 6374-25 No. art. 216.0205.250 bar 160.0 bar M 33x2.0 SW 41.0 mm L 30.0 mm kg/100 17.7 CAO Télécharger
Pc.
Type SO 6374-28 No. art. 216.0205.280 bar 160.0 bar M 36x2.0 SW 41.0 mm L 27.0 mm kg/100 12.7 CAO Télécharger
Pc.
Type SO 6374-30 No. art. 216.0204.300 bar 160.0 bar M 39x2.0 SW 46.0 mm L 33.0 mm kg/100 21.4 CAO Télécharger
Pc.

Ecrou

SO Code: -
No. art.: -

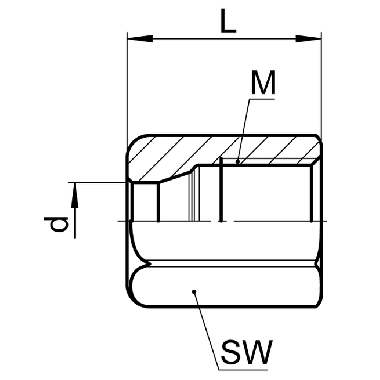

Détails techniques

d = Diamètre extérieur du tube
Matériau:
dimensions 6 - 28: acier SAE 1012
dimension 30: acier 1.0503

Documents

Matériau:
dimensions 6 - 28: acier SAE 1012
dimension 30: acier 1.0503
