Verbindungen für Zukunftsmärkte – SERTO Schnellkupplungen aus Edelstahl

SERTO Schnellkupplungen der Q5x-Serie bieten kompakte, sichere und leckagefreie Verbindungen für anspruchsvolle Flüssigkeits- und Gaskreisläufe – ideal für Anwendungen in Energietechnik, Pharma/Biotech sowie Halbleiter und Laser.

Leckagefrei

Leckagefrei

Einhandbedienung

Einhandbedienung

Codierung

Codierung

Hygienisch

Hygienisch

Edelstahl

Edelstahl

SERTO Schnellkupplungen – Q5x Serien im Überblick


Mit den drei Serien Q50, Q51 und Q52 bietet SERTO ein flexibles Schnellkupplungssortiment für industrielle und hygienisch sensible Anwendungen. Ob codierungssicher, kontaminationsfrei oder besonders platzsparend – jede Serie erfüllt höchste Anforderungen an Bedienkomfort, Dichtheit und Zuverlässigkeit.

Individuelle Ausführungen für jede Anwendung

Unsere Schnellkupplungen sind flexibel konfigurierbar: Wählen Sie aus verschiedenen Dichtungsmaterialien wie FFKM, EPDM, VMQ oder weiteren Optionen auf Anfrage.

Zusätzlich bieten wir spezifische Reinigungs- und Schmierausführungen, darunter:

OX

OX – für den Einsatz in Sauerstoffsystemen

SI

SI – silikonfreie Variante für sensible Anwendungen

FC

FC – lebensmitteltaugliche Schmierung nach Verordnung (EG) 1935/2004

Anwendungen & Märkte – präzise Lösungen für jedes Umfeld

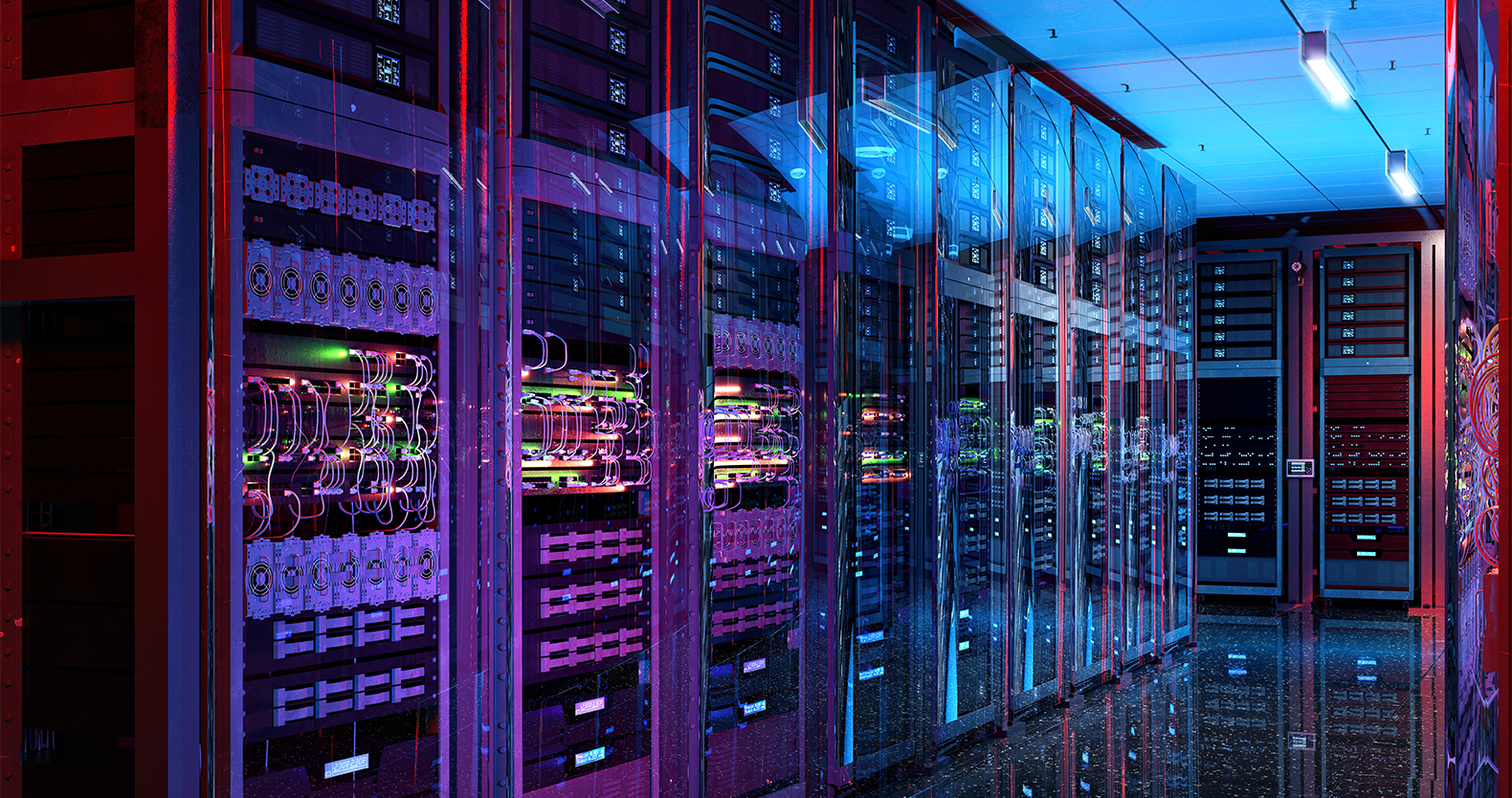

Energietechnik /IT

Energietechnik / IT

Kupplungen für Energie & IT – kompakt, zuverlässig, trocken trennbar


In der Energie- und IT-Technik sind Flüssigkeitskühlsysteme essenziell für die Leistungsregelung von Frequenzumrichtern, Transformatoren, Netzkomponenten und Server-Hardware.



SERTO Edelstahlkupplungen sorgen dabei für leckagefreie Verbindungen auf engstem Raum – langlebig, wartungsarm und besonders zuverlässig im Dauerbetrieb.



Typische Anwendungen

  • Kühlsysteme für Frequenz-, Wechsel- und Gleichrichter
  • Temperier- und Kühlgeräte
Marktsegment: Pharma & Biotech

Marktsegment: Pharma & Biotech

Hygienisch, sicher, unkompliziert – Kupplungslösungen für Biotech


In pharmazeutischen und biotechnologischen Prozessen müssen Medien und Temperierkreise schnell, sicher und kontaminationsfrei verbunden werden.

SERTO Schnellkupplungen erfüllen diese Anforderungen mit einhändiger Bedienung, klarer mechanischer und farblicher Codierung sowie glatten, reinigungsfreundlichen Oberflächen – ideal für den Einsatz in Reinräumen und sensiblen Umgebungen.


Typische Anwendungen:

  • Temperierkreise in Reaktoren, Fermentern, Mischern
  • Medienversorgung für Lagerbehälter und Abfüllanlagen
Halbleiter / Laser

Halbleiter / Laser

Rein, codiert, präzise – Kupplungen für Hightech


In der Halbleiter- und Lasertechnologie gelten höchste Anforderungen an Reinheit, Prozesssicherheit und Wiederholgenauigkeit.

SERTO Edelstahlkupplungen bieten leckagefreie, schmierfreie und mechanisch codierte Verbindungen für Reinstwasser-, Gas- oder Lösungsmittelkreisläufe – zuverlässig auch unter Reinraumbedingungen.


Typische Anwendungen:

    • Ätzprozesse mit Wasserstoff oder Säuren
    • Reinstwasser- und Lösungsmittel-Kreisläufe (Isopropanol)
    • Temperaturregelung mit CO-Lasern
    • Schutzgaskreisläufe (z. B. Argon

Produkt-Highlights

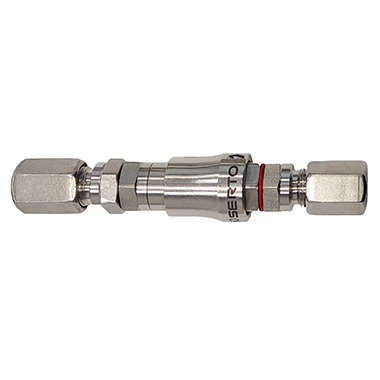

Q50 / Q50+

Q50 / Q50+ – Codierungssicher bei Mehrkreisanwendungen
   Mechanisch und farblich codiert  8-fach codierbar (Q50+)  Verwechslungsfrei

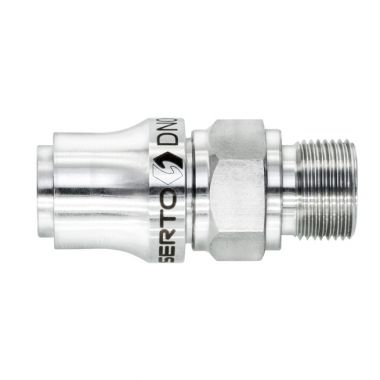

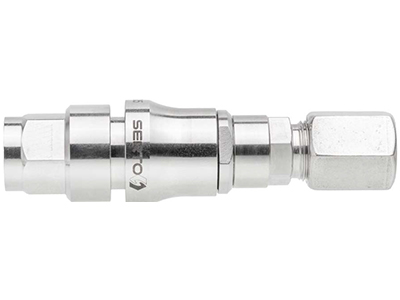

Q51

Q51 – Universelle Industrie-Kupplung
   Kompakt  Einhandbedienung  platzsparend

Q52

Q52 – Hygienisch & reinraumtauglich
   Flat-Face  kontaminationsfrei  Einfach zu reinigen

Jetzt ansehen - neu bei SERTO: Die TechTalk-Videoreihe startet!

Mit dem TechTalk öffnen wir die Türen zu unserer Entwicklungsabteilung und geben Ihnen regelmässig exklusive Einblicke in neue Produkte, technologische Trends und innovative Lösungen aus der Welt der Verbindungstechnik.

In der ersten Folge dreht sich alles um ein Thema, das in vielen Anwendungen entscheidend ist: Schnellkupplungen

Modular & kompatibel – der SERTO Baukasten

Die SERTO Schnellkupplungen sind Teil eines durchdachten Baukastensystems. Damit stehen Ihnen zahlreiche Anschlussvarianten zur Verfügung – für eine einfache und passgenaue Integration in Ihre Anwendung:

  • mit Innen- oder Außengewinde
  • als Schottverschraubung
  • als Stecker mit Gewinde
  • oder mit Schlauchtülle
  • weitere auf Anfrage
Höchste Flexibilität – serienübergreifend kombinierbar.

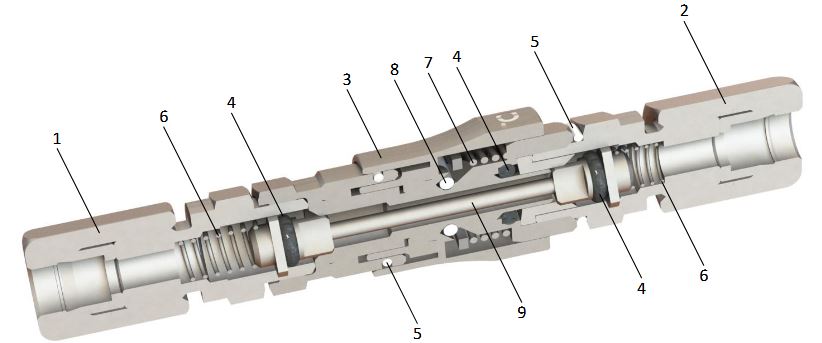

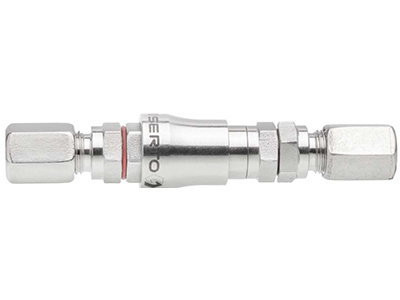

 SERTO Safety Q50 / Q50+

1. Stecker (Inox 1.4571)

2. Kuppler (Inox 1.4571)

3. Schiebehülse (Inox 1.4571)

4. Dichtung (FKM (FDA)

5. Farbcodierung (FKM)

6. Druckfeder (Inox 1.4310)

7. Rückstellfeder (Inox 1.4310)

8. Walze (Inox 1.4305)

9. Ventil (Inox 1.4571)

Ergonomisches Design

Kupplung liegt optimal in der Hand; Fehlbedienung ist praktisch ausgeschlossen

Intelligente Konstruktion

Geräuschfrei auch bei Vibrationen

Einhandbedienung

Effizientes und bequemes Kuppeln und Entkuppeln

Glatte Oberfläche

Einfaches Reinigen, geringe Schmutzansammlung

Innovative Ventilkonstruktion

Überdurchschnittlich hoher Durchfluss bei geringem Druckabfall

FDA-konforme Werkstoffe

Breites Anwendungsgebiet, u.a. im Lebensmittelbereich

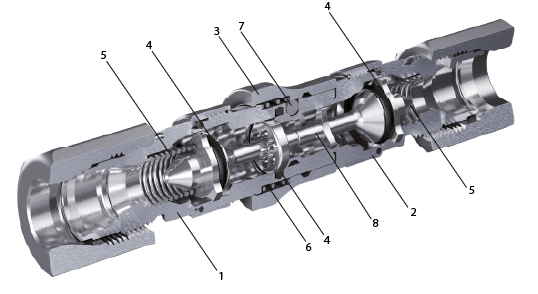

SERTO Flow Q51

1. Kuppler (Inox 1.4571)

2. Stecker (Inox 1.4571)

3. Schiebehülse (Inox 1.4571)

4. Anschlüsse (Inox 1.4571)

5. Innenteile (Inox 1.4571)

6. Kugeln (Inox 1.4404)

7. Feder (Inox 1.4310)

8. Walze (Inox 1.4571 / 1.4404)

9. Dichtungen FKM (FDA)

Ergonomisches Design

Kupplung liegt optimal in der Hand

Einhandbedienung

effizientes und bequemes Kuppeln und Entkuppeln

Flat-face Technologie

leckagefreies Kuppeln und Entkuppeln, leicht zu reinigen

Glatte Oberflächen

einfaches Reinigen, geringe Schmutzansammlung

Innovative Ventilkonstruktion

hoher Durchfluss bei geringem Druckabfall

FDA-konforme Werkstoffe

Breites Anwendungsgebiet, u.a. im Lebensmittelbereich

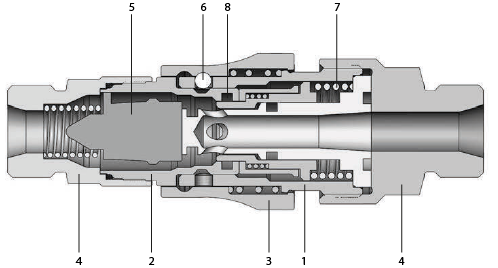

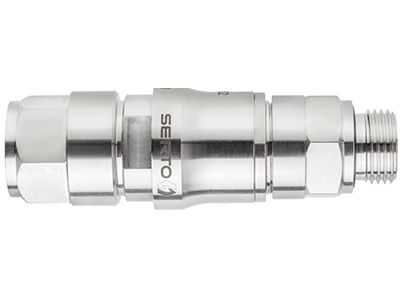

SERTO Dry break Q52

1. Kuppler (Inox 1.4571)

2. Stecker (Inox 1.4571)

3. Schiebehülse (Inox 1.4571)

4. Anschlüsse (Inox 1.4571)

5. Innenteile (Inox 1.4571)

6. Kugeln (Inox 1.4404)

7. Federn (Inox 1.4571 / 1.4404)

8. Dichtungen FKM (FDA)

Ergonomisches Design

die Kupplung liegt optimal in der Hand

Einhandbedienung

effizientes und bequemes Kuppeln und Entkuppeln

Flat-face Technologie

leckagefreies Kuppeln und Entkuppeln, leicht zu reinigen

Glatte Oberflächen

einfaches Reinigen, geringe Schmutzansammlung

Innovative Ventilkonstruktion

hoher Durchfluss bei geringem Druckabfall

FDA konforme Werkstoffe

breites Anwendungsgebiet, u.a. im Lebensmittelbereich

Hinweis zur Verfügbarkeit der Q52-Serie

Unsere neue Schnellkupplungsserie Q52, speziell entwickelt für hygienisch anspruchsvolle Anwendungen, befindet sich aktuell in der finalen Produkteinführung.

Online verfügbar ab Beginn 2026 .

Gerne beraten wir Sie bereits jetzt zu technischen Details, Einsatzmöglichkeiten oder bemustern die Kupplung vorab individuell.

Branchenexpertise und Know-how

Branchenexpertise und Know-how

Verlassen Sie sich auf unsere Produkt- und Materialkompetenz!


Unsere Experten unterstützen Sie gezielt ...


  • mit umfangreichem Know-how
  • in der Auswahl geeigneter Produkte, Materialien und Bearbeitungsschritten
  • in der Entwicklung massgeschneiderter Systeme, die Ihren Anforderungen gerecht werden
  • in Leitung und Koordination Ihres Systemprojekts, von der Idee bis zur Serienproduktion
